仅需4步，便能很好的完成CASS的断面法土方计算之道路断面功能。
一、绘制道路中心线
道路的中心线，一般由直线段和缓和曲线段组成的复合线。CASS中由“公路曲线设计”绘制生成。如果已经获得设计单位输出的道路中心线，或者所计算的道路中心线是折线的，可以跳过本环节。

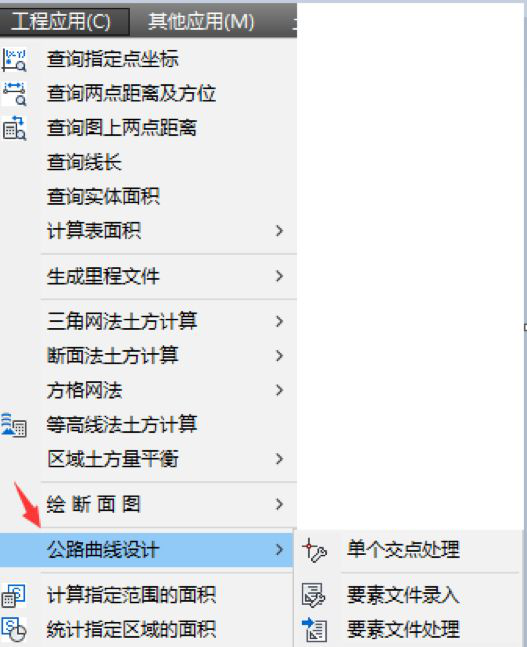

◆公路曲线设计菜单截图
道路中心线的绘制，分为以下2个步骤来完成。
1、要素文件录入
点击菜单“要素文件录入”，结合设计参数，在下图所示对话框中录入相关信息。并生成一个曲线要素文件(*.qx)。

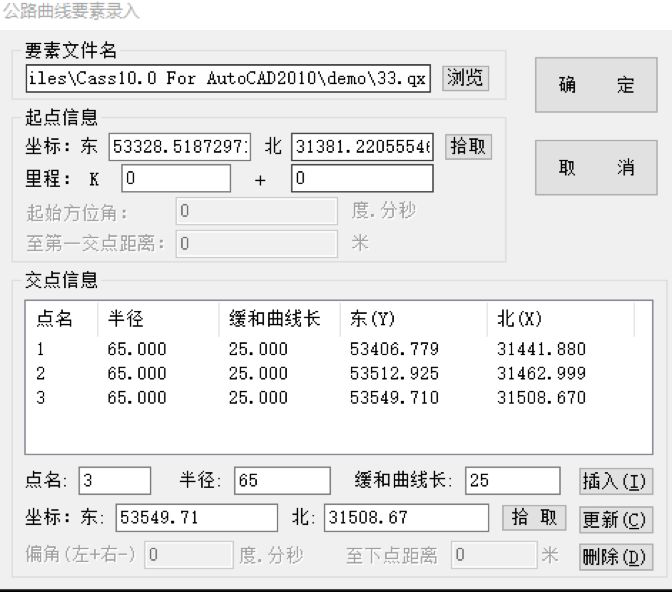

◆公路曲线要素录入对话框
2、要素文件处理
点击菜单“要素文件处理”，选择上述步骤生成的曲线要素文件，即可完成中心线和曲线要素表的绘制。

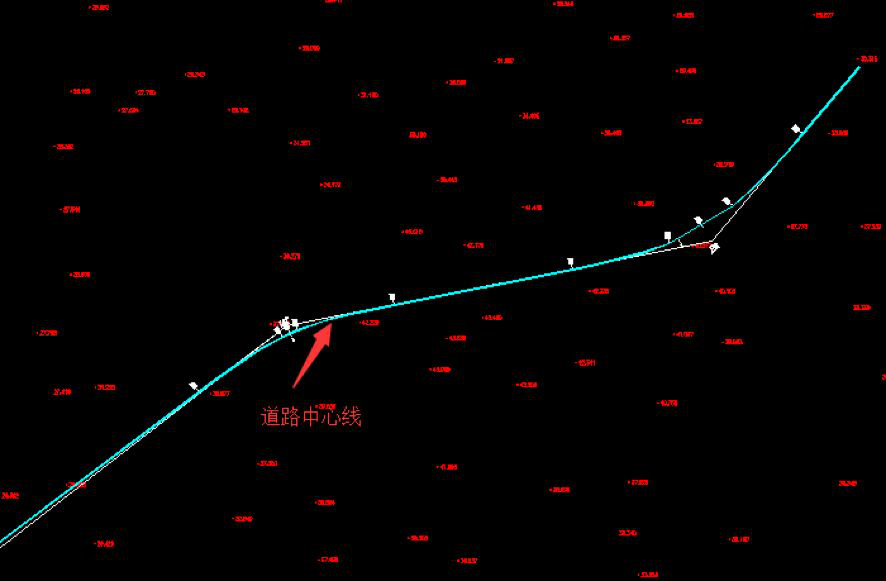

◆生成的道路中心线
二、生成里程文件
道路断面的里程文件，必须选择“由纵断面线生成”。选择第一步生成的蓝色纵断面线，按下图所示的步骤生成。

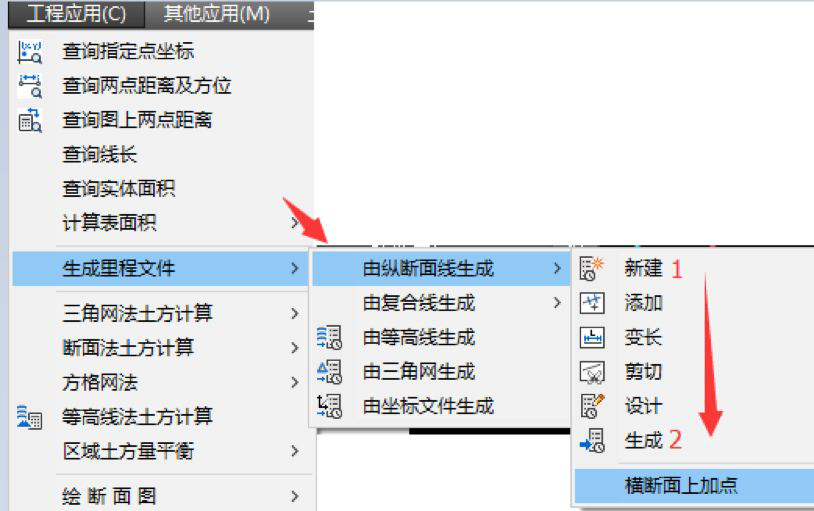

◆菜单截图
1、新建
选择纵断面线，在下图所示的对话框中，输入断面参数。软件自动生成垂直于纵断面线的横断面线。

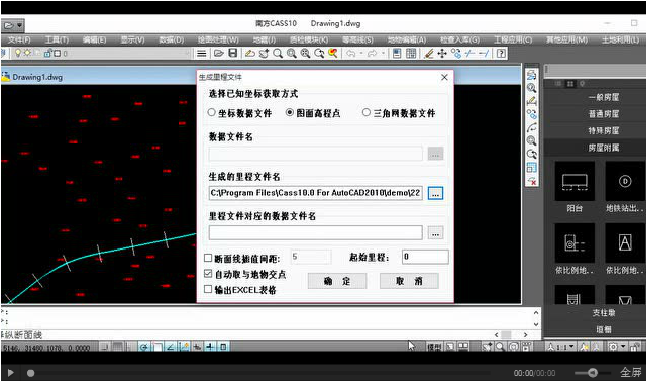

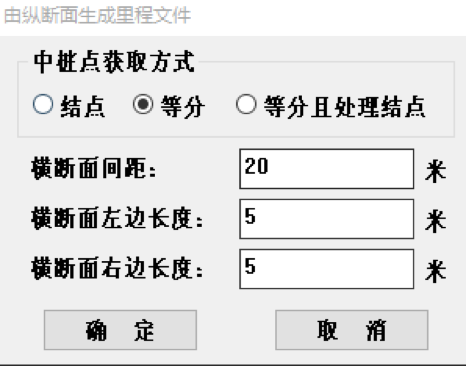

◆纵断面里程文件对话框

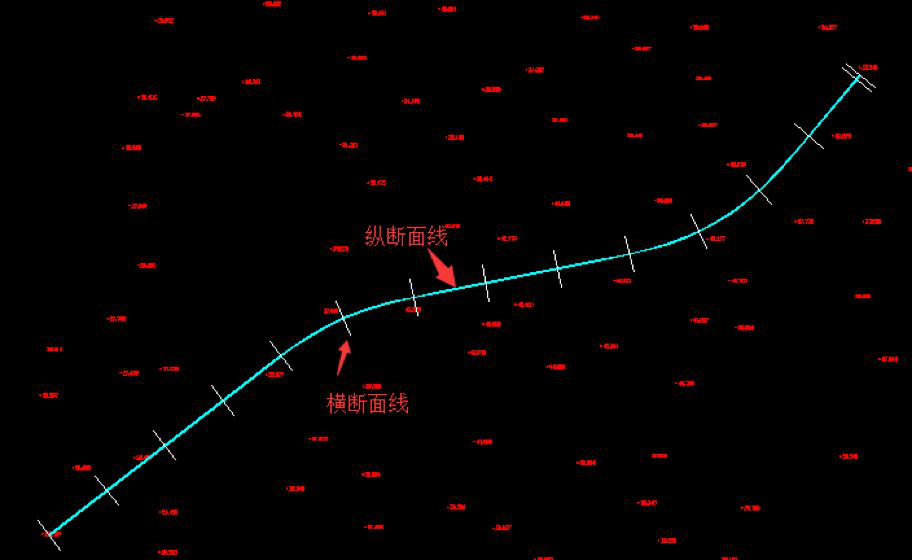

◆生成的横断面线截图
2、生成
生成上图所示的横断面线，还可以根据实际情况，进行“添加”“剪切”等操作。最后点击“生成”菜单，输出里程文件（*.hdm）。
◆生成的横断面线截图
PS：这里的纵断面线，就是道路中心线。
三、编辑设计文件
点击“道路设计参数”菜单，在弹出对话框中，根据设计参数，录入每个道路横断面的设计参数，并保存设计文件（*.txt）。

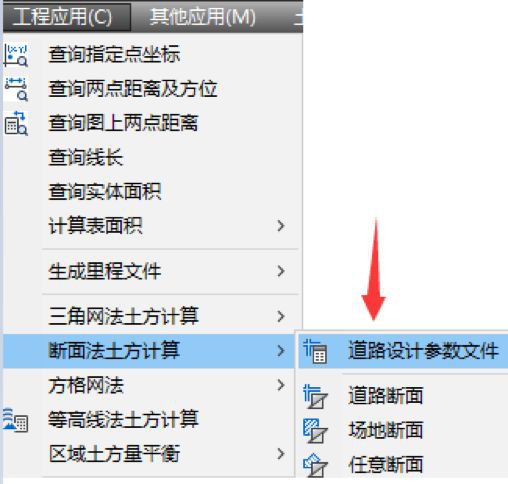

◆菜单截图

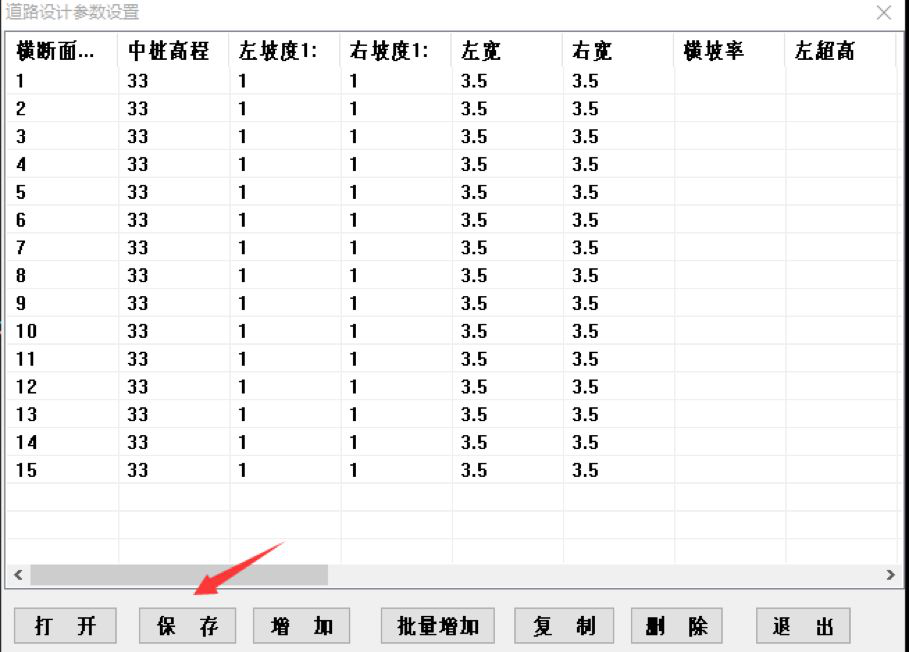

◆道路设计参数对话框
PS：第一列断面号，必须输入数字序号，而不是里程数。
四、计算道路断面土方
结合上述步骤生成的里程文件（*.hdm）和道路设计参数文件（*.txt）,现在可以绘制纵横断面图，并输出道路断面计算的成果表。
